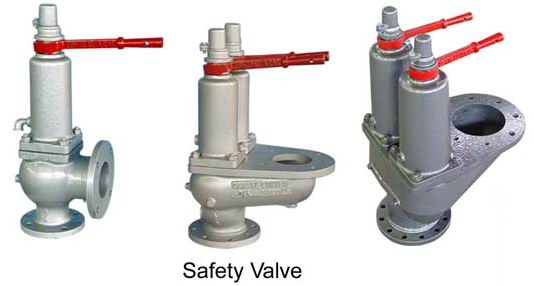

» تاریخچه شیر اطمینان (سوپاپ) :
دیگ ها فقط برای تحمل فشار معینی طراحی شده اند و تحت هیچ شرایطی
نباید از آن تجاوز کنند. در بسیاری موارد وجود وسایل اندازه گیری و
کنترل را برای جلوگیری از بالا رفتن فشار کافی می دانند، اما در
دیگ های بخار و دیگ های آبجوش، نصب شیر اطمینان با وجود همه
سر و صداهای که ایجاد می کنند و حرارتی که تلف می شود، الزامی و ضروریست.
پیشینه شیرهای اطمینان بسیار قدیمی و به سال 1860 که دکتر
دنیس پاپن عضو انجمن سلطنتی (FRS) شیر اطمینان اهرمی شکلی برای زودپر
طراحی کرد، می رسد. این نوع شیر اطمینان و سایر انواع وزنه ای آن
به علت امکان مداخله و دست کاری آن، امروزه استفاده نمی شود.
امروزه شیرهای اطمینان از نوع فنری، قابل قفل شدن هستند. گرچه
هزینه تعمیر، بازرسی و اخذ گواهینامه مربوطه زیاد است.

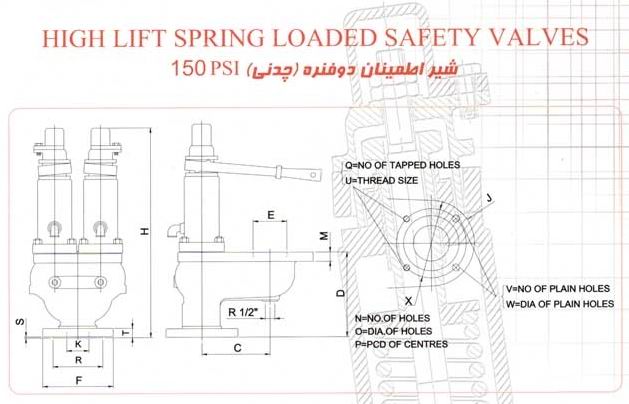

اندازه شیر اطمینان:
A – شیر اطمینان فنری برای مایع:
B – شیر اطمینان پیلوتی برای مایع:
C – شیر اطمینان برای بخار:
D – شیر اطمینان برای گازها (بر اساس پوند بر ساعت):
E – شیر اطمینان برای گازها (بر اساس فوت مکعب در دقیقه):

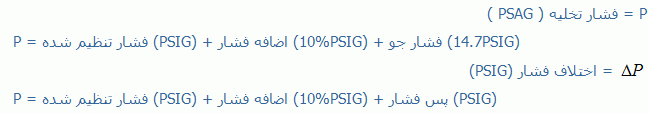

A = حداقل سطح مقطع شیرکنترل برای خروج موثر سیال ( اینچ مربع )
GPM = دبی مورد نیاز خروجی برای ایمن شدن سیستم ( گالن در دقیقه )
W = دبی مورد نیاز خروجی برای ایمن شدن سیستم ( پوند در ساعت )
SCFM = دبی مورد نیاز خروجی برای ایمن شدن سیستم (فوت مکعب در
دقیقه استاندارد ) G = وزن مخصوص مایع، گاز یا بخار آب:
برای آب: در اغلب تاسیسات تهویه مطبوع = 1.0
برای هوا: 1.0 C = ضریب مرتبط با نسبت گرمای ویژه که در موارد
نامشخص برابر 315 در نظر گرفته می شود. K = ضریب موثر تخلیه
0.975 . KB = ضریب تصحیح ظرفیت به هنگام پس فشار.
برای سیستم هایی که در فشار جو تخلیه می کنند برابر 1.0 درنظر
گرفته می شود. KV = ضریب تصحیح جریان ویسکوزیته.
برای اغلب تجهیزات تهویه مطبوع که سیال آنها آب است این مقدار بین
0.9 – 1.0 درنظر گرفته می شود. KN = ظریب تصحیح
ظرفیت برای بخار خشک اشباع در فشار 1500 PSIA 3200 - PSIA.
این مقدار در اغلب تجهیزات تهویه مطبوع برابر 1.0 اختیار می شود.
KSH = ظریب تصحیح ظرفیت برای احتمال فوق داغ شدن. این
مقدار برای بخار اشباع برابر 1.0 درنظر گرفته می شود. Z = ضریب
تراکم پذیری. در موارد نامشخص برابر 1.0 فرض می شود.
T = دمای
مطلق (R=F+460). M = وزن ملوکولی (مول) گاز یا بخار آب.
درصورتیکه از چند شیر اطمینان استفاده شود، باید یک شیر زیر حداکثر
کار مجاز سیستم و سایر شیرها 5% بیشتر از حداکثر فشار کار مجاز
سیستم تنظیم شوند. درصورت استفاده از چند شیر اطمینان، سطح مقطع
کل مورد نیاز بر اساس 16% اضافه فشار یا 4PSI بیشتر از بزرگترین
شیر محاسبه می شود.
جدول مشخصات برخی گازها برای تعیین اندازه شیر اطمینان:
گاز |
وزن مولکولی |
نسبت گرمایی ویژه |
ظریب c |
وزن مخصوص |
استیلن |
26.04 |
1.25 |
342 |
0.899 |
هوا |
28.97 |
1.40 |
356 |
1.000 |
آمونیاک |
17.03 |
1.30 |
347 |
0.588 |
گاز طبیعی |
19.00 |
1.27 |
344 |
0.656 |
نیتروژن |
28.00 |
1.40 |
356 |
0.967 |
اکسیژن |
32.00 |
1.40 |
356 |
105.1 |
SOURCE: HVAC EQUATIONS,
DATA, AND RULES OF THUMB-ARTHUR A.BELL |
|
تعیین حداکثر طول لوله تخلیه شیر اطمینان:
L = حداکثر طول خط تخلیه شیر اطمینان (فوت).
D = قطر داخلی لوله (اینچ).
C = حداقل خروجی هوا (پوند در دقیقه).
P.SET = فشار تنظیم شده.
|
