 مشخصات فنی سایز های مختلف گسکت (Technically sizes gasket):





جهت مشاهده توضیحات انواع گسکت کلیک کنید.

Standard Flange Gasket Size Chart

Full Face and Ring Type Flange Gasket in both Low and High Pressure Standard Sizes

Std
Flange
Size
È

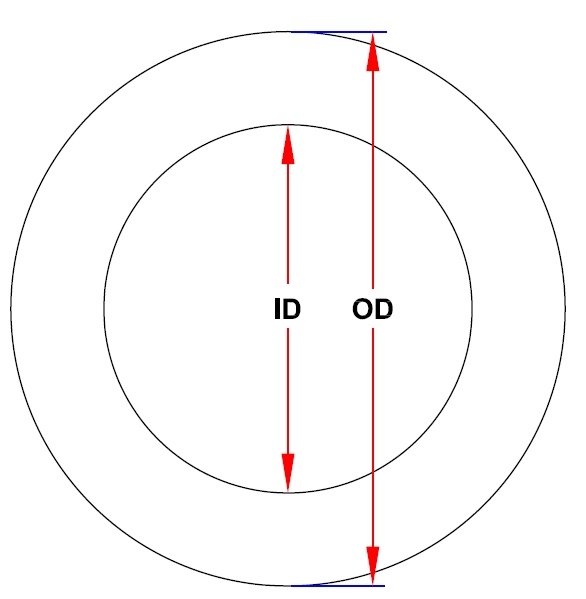

Ring Type Flange Gaskets

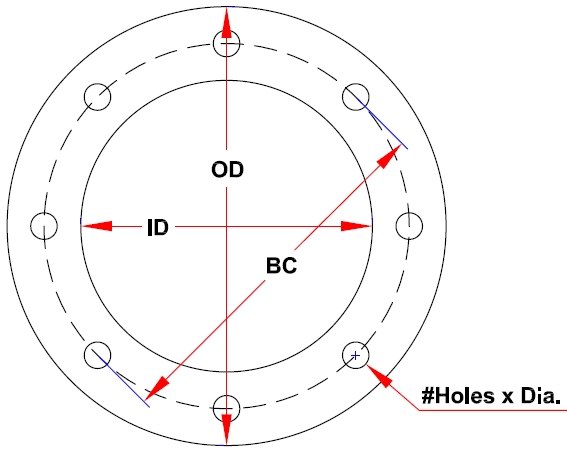

Full Face Flange Gaskets

125-150 LB

250-300LB

125-150 LB

250-300 LB

OD

ID

OD

ID

OD

ID

Holes

Hole
Dia.

Bolt
Circle
Dia.

OD

ID

Holes

Hole
Dia.

Bolt
Circle
Dia.

1/2"

1  7/8

27/32

2  1/8

27/32

3  1/2

27/32

4

5/8

2  3/8

3  3/4

27/32

4

5/8

2  5/8

3/4"

2  1/4

1  1/16

2  5/8

1  1/16

3  7/8

1  1/16

4

5/8

2  3/4

4  5/8

1  1/16

4

3/4

3  1/4

1"

2  5/8

1  5/16

2  7/8

1  5/16

4  1/4

1  5/16

4

5/8

3  1/8

4  7/8

1  5/16

4

3/4

3  1/2

1  1/4"

3

1  21/32

3  1/4

1  21/32

4  5/8

1  21/32

4

5/8

3  1/2

5  1/4

1  21/32

4

3/4

3  7/8

1  1/2"

3  3/8

1  29/32

3  3/4

1  29/32

5

1  29/32

4

5/8

3  7/8

6  1/8

1  29/32

4

3/4

4  1/2

2"

4  1/8

2  3/8

4  3/8

2  3/8

6

2  3/8

4

3/4

4  3/4

6  1/2

2  3/8

8

7/8

5

2  1/2"

4  7/8

2  7/8

5  1/8

2  7/8

7

2  7/8

4

3/4

5  1/2

7  1/2

2  7/8

8

7/8

5  7/8

3"

5  3/8

3  1/2

5  7/8

3  1/2

7  1/2

3  1/2

4

3/4

6

8  1/4

3  1/2

8

7/8

6  5/8

3  1/2"

6  3/8

4

6  1/2

4

8  1/2

4

8

3/4

7

9

4

8

7/8

7  1/4

4"

6  7/8

4  1/2

7  1/8

4  1/2

9

4  1/2

8

3/4

7  1/2

10

4  1/2

8

7/8

7  7/8

4  1/2"

7

5

7  5/8

5

9  1/4

5

8

3/4

7  3/4

10  1/2

5

8

7/8

8  1/2

5"

7  3/4

5  9/16

8  1/2

5  9/16

10

5  9/16

8

7/8

8  1/2

11

5  9/16

8

7/8

9  1/4

6"

8  3/4

6  5/8

9  7/8

6  5/8

11

6  5/8

8

7/8

9  1/2

12  1/2

6  5/8

12

7/8

10  5/8

7"

10

7  5/8

10  7/8

7  5/8

12  1/2

7  5/8

8

7/8

10  3/4

14

7  5/8

12

7/8

11  7/8

8"

11

8  5/8

12  1/8

8  5/8

13  1/2

8  5/8

8

7/8

11  3/4

15

8  5/8

12

1

13

9"

12  1/2

9  5/8

12  7/8

9  5/8

15

9  5/8

12

7/8

13  1/4

16  1/4

9  5/8

12

1

14

10"

13  3/8

10  3/4

14  1/4

10  3/4

16

10  3/4

12

1

14  1/4

17  1/2

10  3/4

16

1  1/8

15  1/4

12"

16  1/8

12  3/4

16  5/8

12  3/4

19

12  3/4

12

1

17

20  1/2

12  3/4

16

1  1/4

17  3  4

14"

17  3/4

14

19  1/8

14

21

14

12

1  1/8

18  3/4

23

14

20

1  1/4

20  1/4

15'

19

15



22  1/4

15

16

1  1/8

20



16"

20  1/4

16

21  1/4

16

23  1/2

16

16

1  1/8

21  1/4

25  1/2

16

20

1  3/8

22  1/2

18"

21  5/8

18

23  1/2

18

25

18

16

1  1/4

22  3/4

28

18

24

1  3/8

24  3/4

20"

23  3/8

20

25  3/4

20

27  1/2

20

20

1  1/4

25

30  1/2

20

24

1  3/8

27

22"

26

22

27  3/4

22

29  1/2

22

20

1  1/4

27  1/4

33

22

24

1  3/8

29  1/4

24"

28  1/4

24

30  1/2

24

32

24

20

1  3/8

29  1/2

36

24

24

1  5/8

32

26"

30  1/2

26

32  7/8

26

34  3/4

26

24

1  3/8

31  3/4

38  1/4

26

28

1  5/8

34  1/2

28"

32  3/4

28

35  3/8

28

36  1/2

28

26

1  3/8

34

40  3/4

28

28

1  5/8

37

30"

34  3/4

30

37  1/2

30

38  3/4

30

28

1  3/8

36

43

30

28

1  7/8

39  1/4

32"

38

32

39  5/8

32

41  3/4

32

28

1  5/8

38  1/2

45  1/4

32

28

1  7/8

41  1/2

34"

39

34

41  5/8

34

43  3/4

34

32

1  5/8

40  1/2

47  1/2

34

28

1  7/8

43  1/2

36"

41  1/4

36

44

36

46

36

32

1  5/8

42  3/4

50

36

32

2  1/8

46

38"

43  5/8

38

46  1/8

38

48  3/4

38

36

1  5/8

45  1/4

52  1/4

38

32

2  1/8

48

40'

45  5/8

40

48  3/4

40

50  3/4

40

36

1  5/8

47  1/4

54  1/4

40

36

2  1/8

50  1/4

42"

48

42

50  3/4

42

53

42

36

1  5/8

49  1/2

57

42

36

2  1/8

52  3/4

44"

50  1/8

44

53

44

55  1/4

44

40

1  5/8

51  3/4

59  1/4

44

36

2  1/8

55

46"

52  1/8

46

55  1/4

46

57  1/4

46

40

1  5/8

53  3/4

61  1/2

46

40

2  1/8

57  1/4

48"

54  1/2

48

58  3/4

48

59  1/2

48

44

1  5/8

56

65

48

40

2  1/8

60  3/4

● Dimensions per ANSI B16.5 standard for pipe flanges and gaskets.
● Dimensional Tolerances (unless otherwise stated) through 1" @ +/- 1/32", from 1" through 12" @ +/- 1/16", from 12" through 24" @+/- 3/32", and over 24" @ +/- 1/4".
● "New Style" Flange Gasket dimensions are listed, but "Old Style" are also available. The only difference is that "New Style" have a slightly enlarged ID on 12" and below so as not to obstruct flow when compressed (bolt holes/circles unaffected).
● Standard Pipe Flange Gaskets are SBR Rubber (a.k.a. Red Rubber), but Neoprene, EPDM, Buna N, Silicone, Viton (Fluoroelastomer), and other rubber compounds are also readily available.
● Gasket thicknesses between 1/16" and 3/8" are readily available in most materials; standard hardness options include 40 through 80 durometer (Shore A).

جهت مشاهده توضیحات انواع گسکت کلیک کنید.
جهت سفارش انواع گسکست با شماره تلفن 09126271381 تماس حاصل فرمایید.

(For ordering gaskets please contact the phone number 09126271381).
