نگهداری عمومی دیگ بخار:  قسمت   1   -   2    -   3   -   4





راهنمای راه اندازی و نگهداری دیگ های بخارلوله دودی:

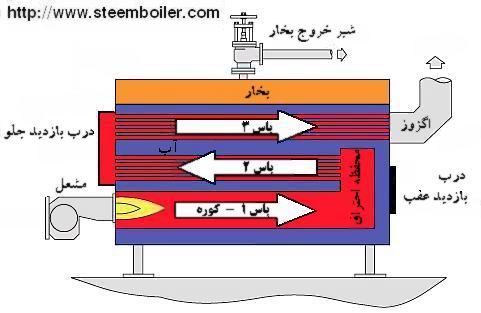

ساختار: دیگ های بخار معمولا، شامل بدنه اصلی، صفحه - لوله های جلو و عقب ، کوره و اطاقک برگشت می باشد که پس از مونتاژ و جوشکاری ابتدا کامل مورد آزمایش های غیر مخرب (پرتونگاری، اولتراسونیک، مایع نافذ و...) قرار گرفته و سپس عملیات تنش گیری آنها در کوره مخصوص انجام می گیرد. دیگ های فوق دارای دو پاس لوله اند که همراه کوره، جمعاً دارای سه پاس حرارتی می باشند.
پاس اول شامل کوره می باشد که به صفحه – لوله جلو دیگ و جلو محفظه برگشت اکسپند و جوشکاری شده است . پاس دوم شامل لوله هایی که از اطافک برگشت به صفحه – لوله جلو دیگ و پاس سوم شامل لوله هایی از صفحه – لوله جلوبه صفحه لوله عقب می باشد. شعله در کوره تشکیل می گردد و مواد حاصل از احتراق با عبور از لوله های پاس 2و3 و جعبه دودهای جلو عقب، از طریق دودکش خارج می شود و درطی این مسیر، آب در اثر جذب انرژی گرمای حاصل از احتراق سوخت، به بیشترین درجه حرارت ممکن می رسد.

در بدنه دیگ های بخار دریچه های دست رو، آدم رو، لایروبی وجود دارند که هر کدام دارای یک درب متحرک بوده و توسط واشر گرانیتی آب بندی می گردند.
جعبه دودهای جلو و عقب دیگ برای تعمیر، تعویض یا تمیز کاری لوله ها پیش بینی شده اند. لوله های پاس 2و3 با روش گشادکردن انتهای لوله ها (والس زدن)، آب بندی می گردند و سپس دیگ را تحت آزمایش هیدرواستاتیک تا 1/5 برابر فشار طراحی قرار می دهند.
پس از نصب دیگ روی شاسی و مونتاژ جعبه دودها، کلیه سطوح خارجی پس از سند پلاست با لایه ای از ضد زنگ نسوز پوشش داده می شود و سپس عایق کاری آن توسط پشم سنگ با ضخامتی حداقل برابر 30 میلیمتر با لایه ای از ورق محافظ صورت می پذیرد.
پس از پایان این مراحل، بخشهای مختلف توسط واحدهای کنترل کیفی مورد بازرسی دقیق قرار می گیرند و تأییدیه لازم را دریافت می نمایند.
در مراحل بعد، نصب شیرها، مشعل، سیستم برق و کنترل دیگ انجام می گردد و پس از آزمایش بخار (تست گرم) و تنظیم نهایی، دیگ رنگ آمیزی می شود.
نگهداری وتعمیرات دیگ بویژه در قسمتهای که بدانها اشاره خواهد شد دارای حساسیتی خاص بوده و لازم است در مراحل مختلف دقت لازم معمول گردد.
مکان و شرایط نصب:

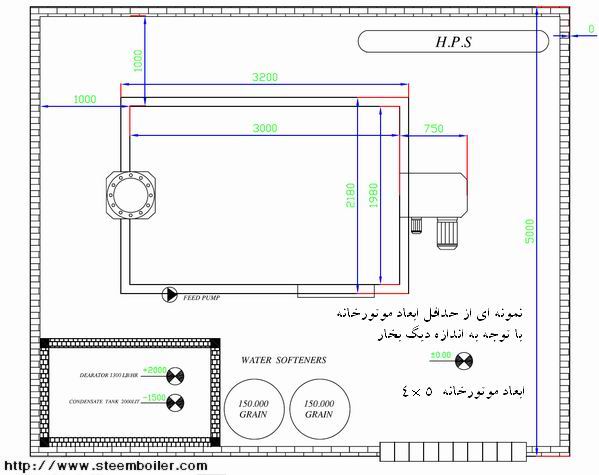

ابعاد دیگخانه باید با در نظرگرفتن ابعاد دیگ بخار با درهای باز و نیز تجهیزات مرتبط با آن، همانند دستگاه های سختی گیر، هوازدا، منبع تغذیه آب، کالکتور، شیرها و موارد مشابه ، طراحی و ساخته شود.
دیگ بخار باید در محلی نصب گردد که دارای هوای لازم جهت سیستم و نیز فضای کافی برای تمیز کردن لوله ها و مکان مناسب جهت نگهداری وسایل کنترل تجهیزات جانبی باشد.

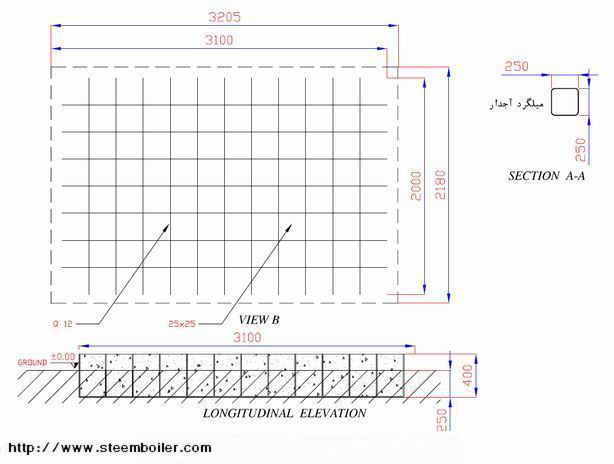

باید در دیگخانه، سکویی مناسب با وزن، اندازه ها و متعلقات دیگ، ایجاد گردد. این سکو باید حداقل 30 سانتیمتراز طول و عرض ( از هر طرف 15 سانتیمتر) بیشتر و با اندازه 15 سانتیمتر هم از کف دیگخانه بلندتر باشد.

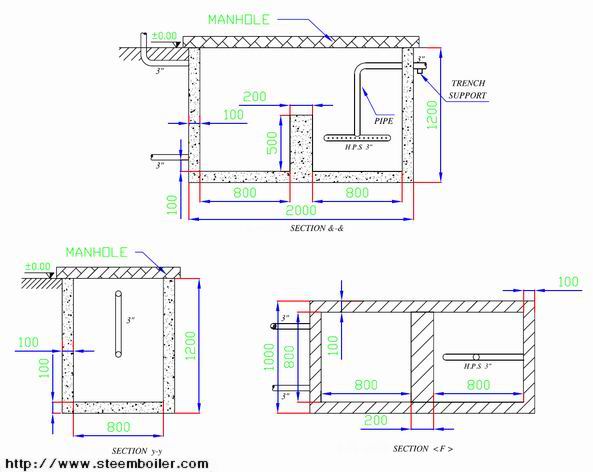

در اطراف سکو باید مجرایی برای هدایت آب کف دیگخانه به چاه و یا سیستم فاضلاب در نظر گرفته شود و حوضچه ای نیزدرنزدیکی شیر تخلیه دیگ بخار ایجاد شود که همواره پر از آب بوده وقسمت بالای آن به چاه یا مجرای خروجی آب راه داشته باشد و لوله تخلیه جهت خفه شدن بخار، به داخل آن هدایت و با درب متحرک پوشانده شود (چاه بلودان).

چنانچه مسیر کابل کشی از درون کانال صورت گرفته است، برای جلوگیری از بروز هر گونه اشکال الکتریکی، لازم است نکات ایمنی با دقت کامل رعایت گردد. پوشش روی کانال باید سبک و در مقابل وزنهای سنگین دارای مقاومت کافی باشد. توصیه می شود دیگ به نحوی روی سکو استقرار یابد که قسمت جلویی آن مقابل درب ورودی دیگخانه قرار گیرد. وجود وسایل اطفاء حریق در دیگخانه الزامی بوده و ضرییب ایمن سازی دستگاه را در مقابل آتش سوزی های احتمالی بالا می برد.
شرایط نصب دودکش:
دیگ های بخار معمولا مجهز به دمنده مناسب بوده و بدون دودکش هم می تواند کارکند، ولی مواد حاصل از احتراق باید به نحوی از محل دیگخانه به فضای بیرون هدایت شوند، که این کار توسط دودکش صورت می گیرد. ارتفاع دودکش بستگی به شرایط محلی دارد ولی موقعیت هایی مانند ساختمان های بلتد مجاور، جهت باد و عوامل جغرافیایی دیگر بر آن مؤثر خواهد بود. حداقل ارتفاع دودکش 12 متر است ولی بهر حال باید بلندی آن به نحوی باشد که افت فشار مسیرهای فرعی را جبران نماید.
سیستم هدایت سوخت:
تعبیه شیر به منظور امکان قطع سریع سیستم هدایت سوخت در هنگام آتش سوزی، الزامی است.
در مسیر رفت سوخت از مخزن به پمپ باید یک شیر یک طرفه تعبیه گردد.
سمت مکش پمپ سوخت باید دارای فشار مثبت باشد.
منابع سوخت زیر زمینی را باید با فشار حداکثر 15 پوند بر اینچ مربع به مشعل پمپاژ نمود.
قطر لوله برای سوخت های با گرانروی 200 ثانیه و بالاتر، نباید کمتر از 2 اینچ باشد.
باید از لوله های گالوانیزه در سیستم استفاده نمود. به جای زانویی باید از روش خمکاری لوله ها استفاده گردد.
پمپ سوخت باید دارای صافی بوده و چنانچه فیلترهای اضافی درمسیر لوله ها بکاربرده می شود، باید از توری مدور استفاده گردد.
حجم مخزن برای تأمین سوخت دیگ بایستی دارای گنجایش کافی باشد.
نصب یک شیر تخلیه در پایین ترین نقطه مخزن جهت خروج آب هایی که احتمالاً در آن وجود دارد، ضروری است.
نصب تجهیزاتی از قبیل نشانگرهای ارتفاع سوخت و خروج هوا از مخزن الزامی است.
حتماً در اطراف مخازنی که در ارتفاع قرار دارند، باید تجهیزات ایمنی و آتش نشانی در نظر گرفته شود.
مخزن باید دارای یک شیب 1% به سمت شیر تخلیه باشد، تا املاح و رسوبات به طرف آن هدایت شوند.
منبع آب تغذیه :
منبع آب باید تاحد ممکن به پمپ آب نزدیک بوده و اتصالات لوله ای نیز حتی المقدور مستقیم باشند.
مخزن آب بایستی بالاتر از پمپ قرار داشته و لوله خروج آب در پمپ بالاتر از کف مخزن باشد.
چنانچه برای عمل آوری آب، تزریق مواد شیمیایی از طریق شیر کنترل صورت می گیرد، نصب یک پمپ کوچک جداگانه و تزریق مواد شیمیایی طی فواصل زمانی منظم در آن ضروری است.
نصب شیر نمونه برداری بر روی مخزن و آزمایش آب درون مخزن به طور روزانه مؤکداً توصیه می شوند.
دمای آب ورودی به دیگ باید بین 80 تا 100 درجه سانتیگراد باشد.
نصب دماسنج و شیشه آب نما امکان اطلاع مسئول مربوطه را از حجم آب مصرفی دیگ بخار فراهم می اورد.
شرایط تغذیه آب:
آب طبیعی برای تغذیه دیگ بخار مناسب نیست مگر آنکه به طور صحیح تصفیه و سختی آن گرفته شود و با افزودن مواد شیمیایی احیا کننده از خاصیت اکسید کنندگی آن کاسته شده باشد. اکسیژن محلول در آب موجب زنگ زدگی سطوح فلزی بویژه در لوله های دود می شود. تشکیل رسوبهای حاصل از املاح موجب خرابی کوره و لوله های دود، نا صافی صفحه – لوله و همچنین کاهش میزان انتقال حرارت شده و بدین ترتیب دمای فلز را بالا برده و بازدهی دیگ را پایین آورده و موجب خسارتهای جدی به آن می شود. تصفیه داخلی با افزودن مواد شیمیایی به مقادیر کافی چهت ته نشین نمودن املاح آب دیگ بخار و واکنش در برابر اکسیژن محلول در آن انجام میگیرد. PH آب باید بین 9/5 تا 11 باشد و آزمایشات روزانه به منظور اطمینان از مطلوب بودن کیفیت آب به طور منظم به انجام برسد. بدین لحاظ که سنگینی آب دلیل برتشکیل رسوبهای نا خواسته می باشد، لازم است مواد شیمیایی در حد مناسب و به مقدار کافی باشد تا این حالت از بین برود. در محدوده فشار از صفر تا barg 25 ، غلظت کل جامدات محلول در آب درون دیگ باید بین 700 تا ppm 3500 بوده و غلظت مواد معلق درآن هم از ppm 15 تجاوز ننماید. در محدوده فشاری قوی قلیائیت کل آب درون دیگ (محاسبه شده به صورت کربنات کلسیم معادل باید بین 144 تا ppm 700 باشد. اکسیژن محلول در آب را می توان بااضافه کردن سولفیت سدیم و هیدرازین ازبین برد.
توصیه می شود استفاده کنند گان از دیگ بخار جهت کسب اطلاعات بیشتر به استاندارد B.S2486 (تصفیه آب دیگهای نصب شده بر روی خشکی) مراجعه و یا با شرکتهای سازنده دستگاههای سختی آب مشورت و حتماً از چنین دستگاهی استفاده نمایند. (بخاپویان آماده ارائه کلیه خدمات مشاوره ای در این زمینه می باشد.) - جهت  مطالعه مطالب بیشتر در این زمینه به آرشیو مقالات و مطالب مربوطه رجوع فرمایید.

لوله کشی عبور بخار آب:
بطور متعارف، اندازه لوله های بخار باید طوری طراحی شود که سرعت عبور بخار از آنها بین  25تا 35 متر در ثانیه باشد، ولی اگر سیستم لوله کشی دارای اتصالات زیاد و مسیری طولانی است، قطر لوله ها باید به نحوی در نظر گرفته شود که فشار مورد نیاز در محل های مصرف تأمین گردد. برای جلوگیری از جمع شدن آب در لوله ها، ضمن اعمال 10% شیب از تله های بخار نیز استفاده می شود. وقتی در اثر عبور بخاردما بالا رود، لوله ها منبسط می شوند، برای جلوگیری از خسارات وخطرات احتمالی، باید از خمها و مفاصل انبساطی مخصوص استفاده شود و بین خمها نیز از اتصالات قابل انبساط استفاده گردد. مهار لوله ها توسط بستهای نگهدارنده صورت می گیرد. لوله ها می توانند در داخل بستها حرکت طولی داشته باشند، ولی حرکت عمودی آنها باید بسیار محدود باشد. انشعابات باید از بالای لوله بخار انجام گیرد و عایق لوله ها نیز به اندازه کافی باشد. آب تقطیر شده از گرمکن های مخزن سوخت یا از ظروف محتوی مواد شیمیایی که برای دیگ زیان آور است، نباید به مخزن تغذیه آن هدایت شود.
