نوعی از دیگ های بخارPackaged boiler و لوله آتشین Fire Tube هستند.

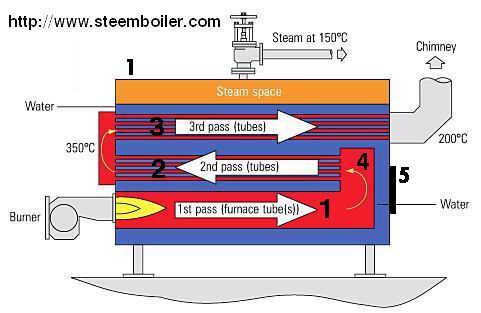

دیگ بخار شامل سه مرحله عبور گاز (گاز گرم حاصل از اشتعال سوخت) است.
مرحله نخست از قسمت جلو کوره تا انتهای آن است (شماره 1) و طوری ساخته شده که
در مقابل گرمای حاصله از احتراق و سوخت و جذب حرارت از بدنه کوره و انقباض
حاصله از آن مقاومت می کند و حالت ارتجائی دارد.
مرحله دوم و سوم عبور گاز شامل عبور گاز حاصل از اشتعال سوخت در دو سری لوله
(شماره 2 و 3) می باشد.
اطاقک احتراق نصب شده در انتهای کوره (شماره 4) حرارت حاصله از احتراق سوخت را
بصورت تشعشعی به سطح آب داخل دیگ منتقل می سازد.
لانه سیمانی نسوزی در دریچه عقبی دیگ به کار رفته است. این دریچه به اندازه
کافی بزرگ و مخصوص دخول افراد به منظور بازرسی مجرای خروجی گاز یا دود (دودکش
اصلی دیگ) را بر حسب شرایط محل نصب می توان در بالا و یا در پشت دیگ نصب نمود
(شماره 5).
بدنه دیگ بخار با یک لایه عایق پشم شیشه مرغوب به ضخامت ٥٠ میلی متر پوشیده شده
و روی آن بوسیله ورق نرم و نازک فولادی روکش کاری شده است.
اتصالات بدنه و کوره دیگ بوسیله جوشکاری انجام شده و تمامی جوش ها بوسیله اشعه
x تست شده و تنش های داخلی آن آزاد گردیده است.
سوخت مایع و گاز سوخت مناسب این دیگ ها هستند و می توان از مشعل های گازسوز یا
مایع سوز و یا از مشعل های مخلط دو سوخته گاز و مایع استفاده نمود.
هوارسانی دیگ:
هوارسانی دیگ بوسیله یک فن الکتریکی تأمین می شود.
هوای ورودی دیگ بوسیله دمپر کنترل می گردد.
هوای اولیه بوسیله فن تهیه و از طریق محفظه هوا فن اولیه سوار شده روی شافت
برسد. و این فن حدود 7% هوای لازم جهت احتراق سوخت را تأمین می نماید.
هوای ثانویه مستقیماً از طریق محفظه باد تغذیه می شود.
تنظیم دمپر و هوای اولیه و مقدار سوخت لازم بوسیله دمپر موتور و بادامک های
مربوطه با اهرمهای موجود انجام می شود.
ساختمان بدنه دیگ:
١- بدنه خارجی (شماره 1): بدنه خارجی دیگ ورقی است شکل استوانه که ضخامت
نگهدارنده لوله های عقب و جلو در دو سر آن نصب شده است.
٢- کوره و اطاقک احتراق (شماره 1 و 4):
کوره شکل استوانه با اتصالات جوشی طولی و عرضی ساخته شده است که حاوی انحنای
مقعری شکل ارتجاعی جهت انبساط کوره می باشد.
اطاقک احتراق میانی شامل ورق استوانه ای شکلی است که ازدو طرف بوسیله دو صفحه
محصور شده است.
کوره مابین دو صفحه نگهدارنده لوله های عقب و جلو قرار گرفته و اولین گذرگاه
شعله و گاز را تشکیل می دهد.
صفحه عقبی اطاقک احتراق و صفحه نگهدارنده لوله ها با میلگردهای مقاوم بوسیله
جوشکاری به هم متصل شده است.
٣- لوله ها:
دو سری لوله مقاوم جهت عبور گاز مرحله دوم و سوم نصب شده که در دیگ هایی که فشار
کاری آنها تا 79/13 بار (200 پوند بر انیچ مربع) هستند اکسپند شده و برای
فشارهای کاری بیشتر علاوه بر اکسپند کاری جوشکاری نیز شده است.
٤- تمیز کاری و کنترل دیگ:
دریچه آدم رو در بالای دیگ، دریچه مخصوص تخلیه رسوبات در پشت دی، و دریچه
ویژه بازدید اطاقک احتراق هر یک جهت تمیز کاری یا بازرسی و یا هر دو در قسمتهای
مختلف دیگ تعبیه شده است.
در جلو دیگ دو عدد درب آویزان بزرگ قرار گرفته که با باز کردن آنها می توان ضمن
بازدید از لوله های ویژه عبور گاز، آنها را تمیز نمود.
با باز نمودن درب های عقبی تعبیه شده در روی محفظه دود عقبی دیگ می توان صفحه
نگهدارنده لوله های عقب دیگ را بازرسی کرد.
٥- نصب دستگاه های خارجی دیگ بخار: نصب قطعات اصلی و کمکی و وسائل کنترل کننده
با لوله های مقاوم بوسیله جوشکاری روی بدنه انجام شده است .
وسائل و اتصالات دیگ:
آب مورد نیاز دیگ بخار بوسیله پمپ تغذیه تأمین می شود. آب ورودی دیگ
بخار از طریق شیر تغذیه عبور می کند. موقعیکه سطح آب به حد نرمال
یعنی نزدیک به وسط آب نمای شیشه ای رسید، پمپ تغذیه بوسیله کنترل کننده دو
حالته متوقف می شود. و بالعکس وقتیکه سطح آب از حد نرمال پائین
تر رفت، کلید کنترل استارت پمپ را جهت جبران کمبود آب و رساندن آن به حد نرمال
روشن می کند.
برای دیگ های بخار با ظرفیت ( kg/h 8150 - Ib/h
18000 ) و بالاتر به جای سیستم کنترل
دو حالته کنترل تغذیه مدوله، با کلید شناوری، جعبه کنترل، توام با یک عدد شیر
کنترل تغذیه مدوله به کار می برند. پمپ تغذیه دائماً روشن می ماند ولی شیر کنترل مدوله تغذیه به اندازه آب مورد
نیاز دیگ کم و یا زیاد می شود و کمبود سطح آب را جبران می نماید.
فشار بخار
داخل دیگ بوسیله مانومتر (سی تیرپ) نشان داده می شود. وقتیکه فشار به حد کاری
رسید می توان با باز کردن شیر اصلی بخار (شماره 6) بخار را جهت مصرف در
کارخانه یا استفاده در سیستم های گرمایش روانه ساخت.
فشار بخار دیگ را، کنترل کننده مدوله فشار اندازه گیری می کند.
ازدیاد فشار باعث تحریک پتانسیومتر شده و دریچه بطور خودکار از طریق مدلیشن
موتور سوخت و هوای مشعل را کم می کند. و آن را از حالت زیاد به حالت کم تبدیل
می نماید و در صورت کمبود مصرف بخار مشعل را خاموش می سازد.
چنانچه مقدار بخار کمتری مورد نیاز باشد مشعل خاموش می شود. وقتی فشار بخار به
حداقل خود رسید، کنترل کننده پتانسیومتری
فشار، مجددا مشعل را روشن می نماید.
چنانچه به علتی کنترل کننده پتانسیومتری فشار عمل نکند یا خراب شده باشد، فشار
در داخل دیگ بالا رفته تا به حد طراحی برسد .در این موقع شیر اطمینان دیگ عمل کرده و بخار اضافی دیگ را تخلیه نموده و فشار بخار را به حد مجاز می
رساند و با این عمل از خطرات فشار اضافی درون دیگ جلوگیری می شود.
لرزش ها فشار درون دیگ از شیر بخار و دستگاههای کنترل کننده فشار به عقربه
مانومتر منتقل می شود.
چنانچه به علتی آب تغذیه به دیگ نرسد و سطح آب دیگ از حد معمول پائین تر باشد. تخلیه دو حالته ضمن خاموش کردن مشعل،
زنگ مشعل و چراغ اعلام خطر سطح آب کم است را روشن می کند. و فقط در صورت رسیدن
آب به حد نرمال چراغ سطح آب کم است خاموش می شود و مشعل بطور اتوماتیک شروع به
کار می نماید.
در صورت ادامه نزول سطح آب و رسیدن آن به زیر سطح نرمال زنگ و چراغ
سطح آب خیلی کم است شروع به کار کرده و مشعل را خاموش می سازد. تا زمانیکه آب
به سطح نرمال برسد مشعل شروع به کار نخواهد کرد. فقط با استفاده از کلید دستی
می توان مشعل را مجددا روشن کرد.
با باز کردن شیر تخلیه آب می توان با خارج کردن آب دیگ مقداری از
غلظت نمک های موجود کاست.
شیر هواگیری جهت تخلیه هوای دیگ زمان پر کردن با آب و نیز جهت تخلیه خلع موجود
در موقع خاموش نمودن دیگ به کار می رود. وقتی دیگ در حال کاری است، این شیر
باید بسته باشد.
جهت تامین آب مورد نیاز جهت آزمایش کیفیت آب دیگ از شیر کنترل املاح آب یا شیر
نمونه برداری استفاده می شود.
صافی ورودی آب برروی لوله مکنده پمپ تغذیه نصب می گردد.
در
دیگ هایی که در زمان های مشخصی کار می کنند می توان با نصب کلید نگهدارنده شعله،
مشعل را تا رسیدن به فشار لازم در روی شعله کم
نگهداری نمود.
در صورت افت سریع فشار دیگ می توان یک عدد شیر ضد مکش در لوله پمپ تغذیه نصب
کرده یا این عمل از پر شدن بیش از حد دیگ در اثر اختلاف سطح مخزن تغذیه (که در
ارتفاع بالاتری قرار دارد) جلوگیری نمود.
فشار پمپ تغذیه بایستی بیش از فشار ضد مکش باشد. در غیر این صورت بایستی از پمپ
بزرگتر استفاده شود. صفحه بعد
|
