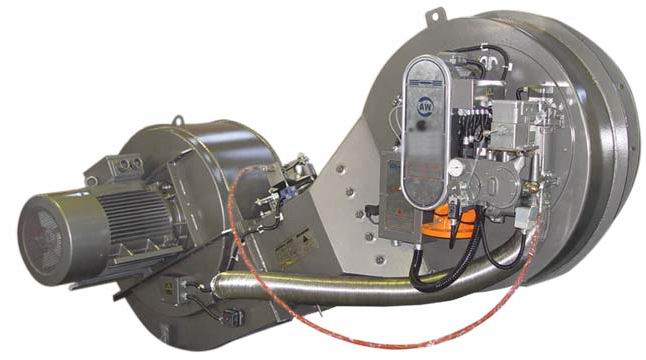

اصول کار مشعل سه گانه سوز AW:
مشعل AW مشعل مایع سوز افقی چرخشی با سوخت پاش گردان است. که محور آن بوسیله
تسمه متحرک می شود و در انتهای محور پروانه هوادهی و پودر کننده سوخت قرار
گرفته است.
سوخت با یک لوله به انتهای محفظه پروانه هوادهی و پشت مخروط پودر کننده که با
سرعت 4600 دور در دقیقه یا بیشتر در حال چرخ است وارد می شود.
جریان سوخت با چرخش مخروط سوخت پاش (کاپ) در روی سطح داخلی آن به طرف جلو حرکت
کرده و سرعتی معادل سرعت چرخش کاپ پیدا می کند، سوخت بوسیله نیروی گریز از مرکز
روی سطح داخلی مخروط بطور یکنواخت شکل لایه نازک توزیع می گردد. لایه نازک سوخت
هنگام پخش شدن روی لبه های مخروط سوخت پاش توسط هوای اولیه پروانه مشعل به صورت
پودر تبدیل می شود. جهت پاشش سوخت در عکس جهت دمش هوای اولیه بوده و برخورد
آنها بیشتر است و سوخت با این عمل کاملاً بصورت پودر در می آید.
پروانه مشعل تقریباً هفت در صد هوای لازم جهت احتراق را تهیه می کند. الباقی
هوای لازم از طریق محافظ پستانک (nozzl shield) و از طریق شکاف موجود در
حلقه های سیمانی جلو کوره تأمین می شود.
شافت مشعل بوسیله انتقال تسمه ای می چرخد موتور محرک محور مشعل توسط اتصال
لولائی محکم شده و بوسیله پیچ و مهره مربوطه می توان کشش تسمه را تنظیم کرد.
جرقه زن الکتریکی گازی:
سوخت پودر شده بوسیله دستگاه جرقه زن بطور خودکار مشتعل می گردد. وقتیکه شمعک
گازی بطور خودکار در اثر جرقه الکتریکی روشن شد مشعل شروع بکار می نماید و شعله
تشکیل می شود. پس از تشکیل شعله جرقه بطور خودکار قطع می شود.
اصول کار پمپ و ارزه سوخت:
مشعل حاوی سیستم سوپاپ های تنظیم کننده است که توسط آنها مقدار سوخت مایع
معرفی و پمپ شده و تنظیم می شود.
پمپ سوخت از چندین قسمت تشکیل شده است، که دو چرخ دنده که با چرخش
یکی از آنها توسط الکتروموتر مشعل با دیگری دگیر شده و باعث رانش سوخت به سمت
خروجی پمپ می گردد. شیر کنترل مقدار سوخت، توسط اتصالات مدلیشن به نسبت هوای
ثانویه مقدار سوخت خروجی از پمپ سوخت را کنترل می کند.
فشار برگشتی سوخت در لوله برگشت نباید از مقدار 379/1 بار یا (20 پوند بر اینچ
مربع ) تجاوز نماید. از این جهت شیر قطع کننده جریان در مسیر لوله برگشت قرار
نمی دهند. ولی می توان یک شیر آزاد کننده فشار اضافی در مسیر برگشت سوخت نصب
نمود که از ایجاد فشار اضافی و صدمه زدن به پمپ جلوگیری می نماید.
پمپ سوخت را از پشت محفظه دریافت کرده و با فشار به محفظه خروجی
تخلیه می نماید. این پمپ به صورت شناور نبوده و نیاز به بیرون راندن خلاء در
قسمت مکش دارد.
دریچه های گردان کنترل سوخت خروجی (والیو والو) بطور کامل دنده دار بهم درگیر شده اند بطوریکه اگر یکی
از آنها جلو حفره ها را باز کند دریچه دیگر همان تعداد سوراخ را مسدود می نماید
که در آن صورت مقدار متناسبی از حجم ثابت سوخت که از پمپ تخلیه خارج می شود به
سیستم تغذیه و قسمت پودر کننده وارد می گردد و همین مقدار سوخت همواره از طریق
سوپاپ تنظیم سوخت بدون توجه به تغییرات غلظت درجه حرارت و درجه سوخت مقدار
معینی خارج می گردد.
چون سوپاپ های سوخت برای تهیه نسبت صحیح سوخت بین قسمت پودر کننده و مخزن سوخت
می باشند مسلم است که فشار روی قسمت های خروجی در سوپاپ های تنظیم بایستی یکسان
باشد.
پیستون متعادل کننده یک وسیله تنظیم کننده فشار می باشد که تعادل ثابت و
یکنواختی از نظر فشار در قسمت های خروجی سوپاپ های تنظیم فشار فراهم آورد.
روش کنترل مشعل خودکار:
وقتیکه مشعل در حال کار است بازده مشعل برحسب فشار دیگ تغییر می کند. چنانچه
در مقدار بخار خروجی دیگ کاهش داده شود. فشار داخلی دیگ افزایش می یابد این
تغییر فشار بوسیله دستگاه تنظیم و کنترل فشار اندازه گیری می گردد و باعث تغییر
متناسبی در موتور تنظیم کننده مشعل که موجب کاهش میزان نسبت هوا و سوخت می
گردد.
چنانچه مقدار بخار مصرفی افزایش یابد فشار دیگ پائین آمده و در نتیجه نسبت هوا
و سوخت بالا می رود. این عمل تا وقتیکه مشعل به حداکثر بار دهی خود برسد ادامه
می یابد.
در فشار پائین که در آن نقطه بازده کار حداکثر است می توان اختلاف فشار
را بوسیله دستگاه تنظیم و کنترل فشار تنظیم نمود. می توان تا حد امکان فاصله را
بیشتر گرفت. هرگاه مصرف بخار کاهش یابد شعله کم می شود تا جائیکه به حداقل خود
می رسد و چنانچه مقدار بخار مصرفی از حداقل بازدهی نیز کمتر شد فشار داخل دیگ
افزایش می یابد تا اینکه شعله روی نقطه حداقل خود تنظیم می گردد. هنگامیکه فشار
به p3 می رسد مشعل تحت عملکرد دکمه های حد فشاری از کار می افتد. و مشعل پس از
زمانی مجددا شروع بکار می نماید. که فشار دیگ به حداقل فشار خود رسیده باشد.
فشار معمولاً پائین تر از فشار حد تنظیم می گردد. لیکن مشعل روی شعله پائین
شروع بکار می نماید. اما بازدهی آن به تدریج که شعله به اندازه مربوط به فشار
بالا می رسد افزایش می یابد.
مشعل های دو سوخته گاز و مایع :
کنترل هوای احتراق اولیه و ثانویه نظیر مشعل های مایع سوز می باشد.
وقتی که سوخت مشعل گاز باشد اتصال محور مشعل با پمپ سوخت قطع می گردد. شیر
جریان گاز از طریق میکروسوئیچ که توسط سیستم اینترلوک بکار می افتد جریان سوخت
مشعل را جدا می سازد.
مقدار جریان گاز توسط شیر کنترل اندازه گیری می گردد. و پس از ورود از محور
چند راهه به پستانک های گازی می رسد که در اندازه های مشخص نسبت به مشعل می
باشد.
کنترل هوا و سوخت:
هنگامیکه سوخت دیگ گاز است، موتور تنظیم کننده سوخت مایع به کنترل دمپر هوای
اولیه و ثانویه ادامه می دهد لیکن جریان تغذیه سوخت به پودر کننده توسط سوئیچ
جدا کننده و قطع و میکروسوئیچ با سیستم اینترلوک به شیر گاز مربوط می گردد.
اندازه گیری گاز توسط موتور تنظیم و کنترل مشعل صورت می گیرد. و توسط یک سیستم
تنظیم الکترونیکی کنترل می گردد.
مشعل های دو سوخته با نازل های دو سوخته طرح شده اند این مشعل ها از مشعل سوخت
مایع با کاپ است که به آن مجاری گاز و یک حلقه شعله دهنده اضافه گردیده است.
هوای اولیه توسط همان سیستم پروانه برای هر دو سوخت مایع و گاز تهیه می گردد.
کنترل هوای ثانوی برای هر دو نوع سوخت نیز یکسان نیست.
عمل تبدیل از حالت سوخت مایع به گاز توسط سویچی که در تابلو برق قرار گرفته
انجام می شود.
سوئیچ را در وضعیت گاز یا سوخت مایع می دهند و نیز جهت این تبدیل یعنی از حالت
مایع به گاز لازم است که اتصال بین پمپ سوخت با مشعل قطع گردد. هنگامیکه دیگ با
گاز کار می کند تمام شیر های اصلی جدا سازنده گاز بایستی باز و شیرهای سوخت
مایع بسته شود و بر عکس هنگامیکه بخواهیم دیگ با سوخت مایع کار کند بایستی تمام
شیرهای سوخت مایع باز و شیرهای اصلی گاز بسته باشند.
چنانچه پوسته محافظ سر نازل را برداریم منفذ های گاز کاملاً قابل دید می باشند
که در آن صورت نیز می توان آن ها را پاک نمود. اندازه لوله منفذهای گاز دقیقاً
برای نوع و فشار معین گاز تعیین گردیده اند. چنانچه در نوع یا فشار گاز تغییر
داده شود در آن صورت لازم می آید که اندازه های جدیدی برای منافذ در نظر گرفته
شود.
در ساختمان مشعل، به خاموش شدن بدون خطر توجه زیادی شده است. یعنی اگر تحت
هر شرایطی جریان گاز و یا برق قطع شود فوراً در همان شرایط خاموش می شود و اگر
پس از مدتی جریان برق مجدداً به دیگ وارد شود مشعل در حالت خاموش باقی می ماند
تا اینکه مجدداً کلید دستی جهت شروع بکار فشار داده شود.
